聯(lián)系我們
- 地 址:蘇州市相城區(qū)脫穎科技創(chuàng)業(yè)園3區(qū)
- 電 話:18662245943
- 傳 真:18662245943
- 郵 箱:361074938@qq.com
蘇州膠帶廠家:雙管快干膠工藝及標準
該粘接劑系將樹脂組分(A)和固化劑組分(B)分別裝在兩支軟管內,可長期貯存.使用時,按規(guī)定比例混合調勻后于室溫條件下經(jīng)30分鐘即可固化.故稱雙管快干膠.此膠可用于金屬、非金屬材料(除了聚烯烴之外)制品的.小面積快速粘接。
一、 雙管快干膠的配方與配制

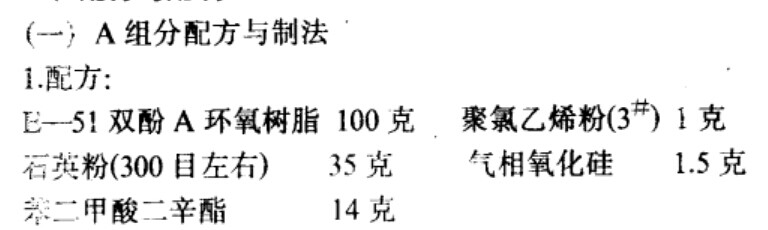

雙管快干膠的兩種配制方法
2. 雙管快干膠的制法:
(1)按配方將3#聚氯乙烯粉和苯二甲酸二辛醋聳于容器中,加熱,攪拌,于145℃左右溶解,成均一的透明狀聚氯乙烯溶膠.
(2)將E-51雙酚A環(huán)氧樹脂加熱至140℃左右,把140℃左右的聚f}乙烯溶膠加人其中,保溫,充分攪拌,混合均勻之后,再加人石英粉及氣相氧化硅,攪拌混勻:然后,把溢度降至室溫后即可裝入軟管內封存。

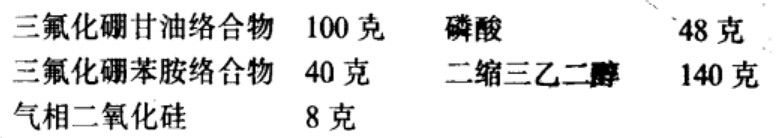

雙管快干膠
2. 雙管快干膠的制法:
(1)三氟化硼甘油絡合物的制備:取100份甘油置于反應燒瓶中,于室溫下再滴加154份三氟化翻乙醚溶液,加畢后,物料溫度提高到40-50℃蒸出乙醚,再抽真空除去殘余的乙醚,瓶內產物即為三氟化硼甘油絡合物.
(2)三氟化硼苯胺絡合物的制備:取100份苯胺和54份乙醚置于反應燒瓶中,并用冰鹽水使瓶內物料溫度維持在-10℃左右,不斷攪拌,滴加153份三氟化硼乙勝溶液,加畢后,抽真空除去乙醚.然后,用冷卻的苯將瓶內固體產物洗滌3次.再將其粉碎,干燥,所得白色固體產物即為三氟化硯苯胺絡合物。
(3)配制B組分:按配方計量后,將三氟化硼甘油絡合物、三氟化硼苯胺絡合物加二縮三乙二醉混合,攪拌,逐衡加熱至40- 50℃,待形成棕紅色透明液體后,再依次加人磷酸、氣相二氧化硅,于40-50℃恒溫,攪拌,直至充分混合后,停止加熱,稍冷卻后裝人軟管中封存.
二、 雙管快干膠的配制說明
1.使用時,A組分和B組分按9:1的體積比進行混合,快速調勻,立即進行粘接·在室溫條件下,一般半小時之內即可固化·
2.如果要求固化時間小于一刻鐘,則可按下面配方配制(B)組分:
一、 雙管快干膠的配方與配制
雙管快干膠的兩種配制方法
2. 雙管快干膠的制法:
(1)按配方將3#聚氯乙烯粉和苯二甲酸二辛醋聳于容器中,加熱,攪拌,于145℃左右溶解,成均一的透明狀聚氯乙烯溶膠.
(2)將E-51雙酚A環(huán)氧樹脂加熱至140℃左右,把140℃左右的聚f}乙烯溶膠加人其中,保溫,充分攪拌,混合均勻之后,再加人石英粉及氣相氧化硅,攪拌混勻:然后,把溢度降至室溫后即可裝入軟管內封存。
雙管快干膠
2. 雙管快干膠的制法:
(1)三氟化硼甘油絡合物的制備:取100份甘油置于反應燒瓶中,于室溫下再滴加154份三氟化翻乙醚溶液,加畢后,物料溫度提高到40-50℃蒸出乙醚,再抽真空除去殘余的乙醚,瓶內產物即為三氟化硼甘油絡合物.
(2)三氟化硼苯胺絡合物的制備:取100份苯胺和54份乙醚置于反應燒瓶中,并用冰鹽水使瓶內物料溫度維持在-10℃左右,不斷攪拌,滴加153份三氟化硼乙勝溶液,加畢后,抽真空除去乙醚.然后,用冷卻的苯將瓶內固體產物洗滌3次.再將其粉碎,干燥,所得白色固體產物即為三氟化硯苯胺絡合物。
(3)配制B組分:按配方計量后,將三氟化硼甘油絡合物、三氟化硼苯胺絡合物加二縮三乙二醉混合,攪拌,逐衡加熱至40- 50℃,待形成棕紅色透明液體后,再依次加人磷酸、氣相二氧化硅,于40-50℃恒溫,攪拌,直至充分混合后,停止加熱,稍冷卻后裝人軟管中封存.
二、 雙管快干膠的配制說明
1.使用時,A組分和B組分按9:1的體積比進行混合,快速調勻,立即進行粘接·在室溫條件下,一般半小時之內即可固化·
2.如果要求固化時間小于一刻鐘,則可按下面配方配制(B)組分:
雙管快干膠的配方
上一條:蘇州膠帶廠家:明膠液的制作過程
下一條:蘇州膠帶廠家:乳化瀝青防水劑生產工藝
